ロープアクセス工法による橋梁点検はどんな課題を解決できる？

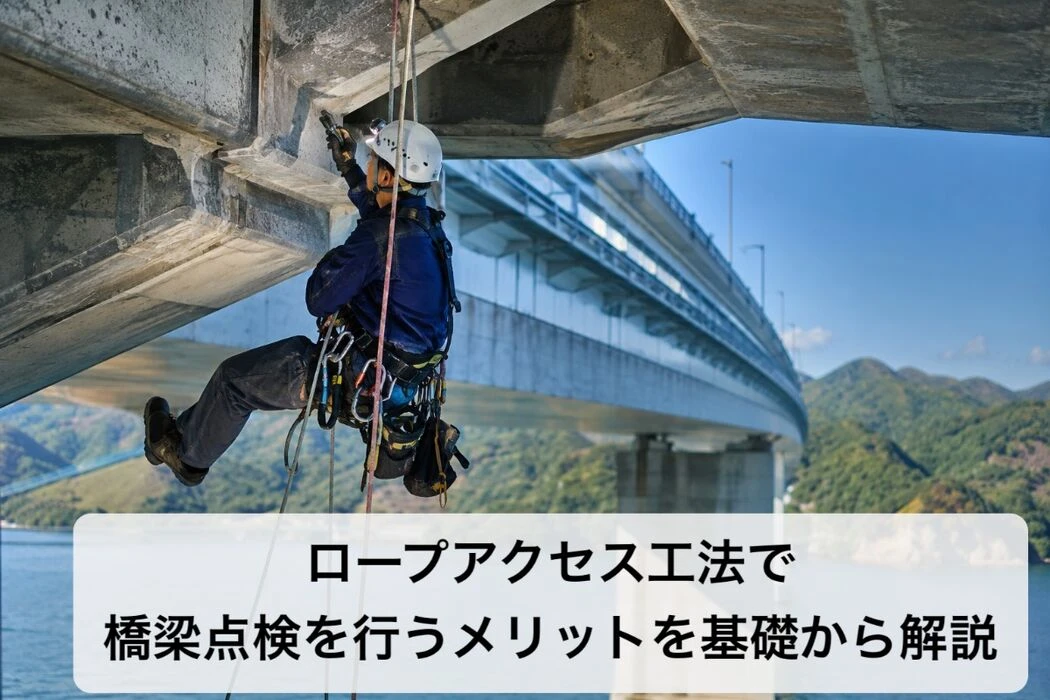

ロープアクセスとは、足場を組まずに2本のロープで身体を確保しながら高所で作業・調査を行う先進技術です。橋梁点検に導入することで、桁下中央やアーチ、主塔、ケーブルといった点検車が届かない到達困難部位へ自在に上下左右移動可能となり、近接目視を実現できます。交通規制や重機の使用を大幅に抑制できるため、コストや工期の負担を削減しつつ、必要な部位に必要な距離まで近づく精度を確保します。従来工法と比較して、仮設や車線規制の縮減が見込め、現場条件が厳しくても柔軟に対応できるのが特長です。ロープアクセスによる橋梁点検は、補修計画の初動での状態把握にも有効で、安全手順と支点設計の標準化により品質も安定します。

• 足場不要で近接目視が可能となり、桁下中央や支承周りの詳細調査が実現
• 交通影響の最小化により、夜間や短時間での点検運用に最適
• 現場適応力が高く、橋梁形式を問わず適用範囲が広い

短時間でクリティカル部位を押さえたい発注側のニーズに合致し、調査から比較検討、そして判断へとスムーズに進める後押しとなります。

上記は一般的な傾向であり、現場条件によって最適解は変動します。

近接目視の精度で橋梁損傷を見逃さない理由

橋梁の維持管理では、ひび割れ、うき、ボルトのゆるみ、腐食、はく離など初期の建物劣化の早期発見が重要です。ロープアクセスによる近接点検は、対象面から至近距離で角度と光を調整できるため、微細な変状も見逃しにくくなります。主桁ウェブの細かなひび、鋼部材の点さび、支承周りの稼働不良、アーチ部材の接合部の異常、ケーブルの素線露出などを写真記録と損傷位置図で整理することで、補修の優先度判断に直結する信頼性の高い情報が得られます。作業は支点設置とロープ保護を適切に行い、2名以上の体制で安全を確保。道路橋点検士などの資格者が、点検要領に準じて記録・評価を実施します。ロープアクセスによる橋梁点検は、アクセスの俊敏性と観察の緻密さを両立させ、必要最小限の規制と時間で実効的なデータを収集可能な点が高く評価されています。

1. 事前調査で図面・既往補修履歴を確認
2. 現地踏査で支点候補と動線、安全対策を設計
3. 点検当日は下降・トラバースで対象部位へ近接
4. 変状を撮影・計測し、損傷位置図に反映
5. 成果を整理し、補修や詳細調査の必要性を提案

補足として、歩道・高欄付近や桁端、主塔・ケーブルなど、従来工法では時間を要した部位にも短時間で近接できる点が導入の決め手となっています。

桁橋・トラス橋・アーチ橋での到達性や動線計画がカギ

桁橋・トラス橋・アーチ橋でロープアクセスによる橋梁点検を行う場合、支点の信頼性と動線設計が成果を左右します。桁橋では主桁や横桁に近い位置で確実な支点を確保しやすく、桁下中央への下降やトラバースも効率的です。トラス橋は部材が連続するため移動の自由度が高い一方、風の影響で揺動が起きやすくなるため風速閾値の設定とロープ保護が欠かせません。アーチ橋はアーチクラウンや吊材の曲面でロープが擦れやすいため、ロープ保護スリーブや転がり支点を活用して荷重角度を細かく管理します。点検車が届かない箇所にも、支点を多段化して上下左右前後の移動を設計すれば近接目視が可能です。ロープアクセス工法による橋梁点検では、現場踏査により部材断面・塗装状態・エッジ形状を把握し、冗長性を持つ2系統ロープと退避ルートを前提に動線を計画することが、安全と効率の両立につながります。

• 支点は健全部材に限定し、荷重方向と余長を明確化
• 風の影響を評価し、作業中止基準を共有
• トラバース可否を事前検証し、ロープ保護を標準化

主桁ウェブ・横構・桁下中央で近接点検を実現するテクニック

主桁ウェブや横構、桁下中央でのロープアクセス橋梁点検は、支点構築の合理化と接触リスク低減がポイントです。端部で2系統支点を構築し、下降後にウェブ沿いへトラバースする手順が基本。ウェブの腐食・うき・亀裂は、ライティングや斜め視点を組み合わせることで発見しやすくなり、ボルト部は増し締め可否を判断できるよう錆汁や座面の隙間を重点的に観察します。桁下中央は点検車が苦手とするエリアですが、中間支点を設けた斜行トラバースで均一にアプローチできます。ロープはウェブエッジや補剛材で擦れやすいため、コーナープロテクターやカム式保護具を適切に配置し、作業者が下降器とバックアップを分担して操作します。落下物対策としてツールテザーを徹底し、写真・打音・計測を一筆書き動線で収集することで、時間とコストの最適化が可能です。ロープアクセス工法による橋梁点検では、支点記録やロープ保護位置のログ化も再現性の高い品質につながります。

多点を短時間で近接確認できるよう、支点→下降→横移動→復帰までの標準手順を明文化しておくと、安全と効率が安定します。

斜張橋や吊橋で主塔・ケーブル・定着部を点検する際のポイント

斜張橋・吊橋では、主塔やケーブル、定着部の近接点検が重要なポイントです。主塔は上部の支点から上下移動と周回トラバースを組み合わせ、コンクリートのひび割れや仕上げ剥離、鋼部の腐食を面で追います。ケーブルは外観の素線切れの兆候、鞘の損傷、クランプ部の腐食を連続観察し、滑走しすぎを防ぐためフリクション管理やアンカーを併用します。定着部では雨水侵入やシーリング劣化、定着金具の錆汁や塗膜割れに注目し、写真や打音で状態差を記録。風の影響が大きい形式なので、風速基準や振れ幅許容を計画に織り込み、ケーブル直近ではロープ保護スリーブや間隔保持具で接触を防ぎます。ロープアクセス工法の橋梁点検現場では、ケーブル上での作業姿勢が長くなるため、体勢変更ポイントを先に設定し、休止と再開の合図を明確化します。作業手順自体はシンプルでも、主塔とケーブルのアクセス順序を誤ると作業時間の超過につながるため、日の向きや撮影順にも配慮し動線を最適化します。

1. 主塔上部の支点構築と退避計画を確認
2. ケーブル外観を上流側→下流側の順で連続観察
3. 定着部で打音・写真・寸法の三点収集
4. 風の強まりに応じて段階的に縮退運用
5. 記録整理と部位別の評価をその場で一次集約

支承・橋台・橋脚での打音やひび割れ確認ポイント

支承・橋台・橋脚では、表面変状と内部の兆候を組み合わせて状態を把握します。支承はゴムの亀裂や鋼部の腐食、ボルトの緩み、回転拘束の兆しなどを観察し、可動量や錆汁の流れる方向から不具合を推定します。橋台・橋脚では、ひび割れの幅・長さ・方向を記録し、打音で剥離や浮きを判別します。ロープアクセス工法による橋梁点検は狭小部にも近接できるため、背面や張出部の陰影を面でスキャンしやすく、補修設計に必要な写真や位置情報を短時間で収集できます。下降経路では排水や植生、段差でロープが傷みやすいので、ロープ保護と泥汚れ対策も徹底します。点検後には支点の撤去痕や接触痕が残らないよう注意し、必要に応じて簡易清掃も行います。作業は常に2名以上で相互監視し、バックアップロープを適正テンションに保つことで、安全と品質の両立を実現。ロープアクセス橋梁点検の利点を最大化するには、事前の現場情報（交通状況、アクセス路、過去補修履歴等）を共有し、計画と当日の判断を一致させることが重要です。

コストと工期の劇的削減！仮設費圧縮の仕組みを解説

ロープアクセス工法による橋梁点検は、足場や高所作業車といった大規模な仮設を省略できるため、仮設費や準備日数を大幅に圧縮できます。ポイントは二つです。第一に、支点設置とロープ下降・移動というシンプルな工法により、重機手配や道路占用範囲を大きく縮小できること。第二に、点検対象へ上下左右に直接アクセスできるため、移動ロスが少なく効率が高いことです。従来の足場工法は、安全で安定した作業床を確保できる反面、組立や解体に多くの時間と人員を要し、コストが膨らみがちでした。ロープアクセスは同規模の現場でも工程のピークが小さく、短工期での立上げ・撤収に強みがあります。橋梁点検におけるロープアクセスの採用可否は現場状況に左右されますが、点検範囲が広く重仮設が届きにくい場合、費用対効果が高くなる傾向があります。

• 足場省略による仮設材・運搬費・保管費の削減
• 重機の最小化で手配費やオペレーター人件費を低減
• 段取り短縮による工程全体の固定費圧縮
• 近接目視の到達性向上で撮影・記録の生産性アップ

上記は一般的な傾向であり、橋梁形式やアクセス性によって最適な工法の選択が必要です。

交通規制が最小限！社会的インパクト低減の可能性とは

ロープアクセス工法による橋梁点検は、交通規制の縮小に大きく貢献します。足場や高所作業車を利用する場合、車線規制や昼夜間の切替が発生しやすく、道路利用者や周辺の事業活動にも影響が及びます。一方、ロープアクセスは支点構築と作業員の動線がコンパクトで、片側規制や短時間規制で対応可能な場面が増えます。現場では道路管理者の基準や橋梁の位置、歩道幅員など多くの条件を考慮する必要があり、夜間作業の要否もそれらに依存します。一般に交通量が多い幹線や交差点付近、歩行者動線が交錯するエリアでは、安全確保のため夜間や休日施工が求められる場合があります。ロープアクセスによる橋梁点検を採用する際は、規制の種類や時間帯を早期に絞り込み、社会的影響とコストのバランスを取ることが重要です。

この表はあくまで傾向を示したものであり、最終的な判断は管理者協議や安全計画に基づきます。

歩掛や現地条件で変わる費用！コスト増減ポイントを詳しく解説

ロープアクセス工法による橋梁点検は、同じ桁であっても条件次第で費用が大きく変動します。鍵となるのは歩掛と現地条件の両輪です。たとえば、橋梁長が長い場合は移動距離や撮影点が増え、所要日数が延びやすいです。高さがある場合は支点設置の難度やロープ保護の手間が増し、安全監督による確認工程も厚くなります。さらに支点数が多い橋梁やスパン割が細かい構造の場合、設置・撤去の回転数が増え、1日の生産量が下がります。交通規制が必要な道路橋では、規制時間帯や車線数によって段取りが制限され、夜間作業の割増や待機時間が発生しやすくなります。ロープアクセスによる橋梁点検の効率は、支点位置の自由度や下降・トラバースの可否にも左右されます。現場状況に合わせて移動動線を最短化し、近接目視の必須範囲を明確化することで、コストの最適化につながります。

• コストを押し上げる要因: 橋梁長の増加、高さ・風荷重、支点増、夜間規制
• 削減につながる要因: 事前踏査の精度、支点共用設計、撮影計画の最適化
• 見落としがちな要因: 仮設到達路の有無、船舶や水上安全管理、第三者対策

補足として、ロープアクセスによる橋梁点検は点検車が届かない部位にも強みがありますが、規制条件や支点条件との整合で歩掛が確定します。

単価・人員構成・日当の考え方を押さえて予算ロス防止

見積もりの基本は、単価×人員×日数です。単価は業務内容や技量によって変動し、道路橋点検士やロープアクセス資格の有無、安全監督の配置によっても差が生じます。一般的には、調査責任者、点検実施者、ロープアクセス技師、撮影・記録担当の最小4名体制を標準とし、支点構築が複雑な場合は補助員を追加します。日当は、ロープアクセス橋梁の特殊性から有資格者の稼働率や待機・準備の時間も含めて見積もるのが実務的です。なお、単価を下げるよりも日数を減らす工夫が効果的で、支点共用やエリア分担によって1日の生産量を高めると総額が抑えられます。歩掛は部位ごとの確認項目や撮影密度に依存します。たとえば主桁ウェブと支承では観察点が大きく異なり、ボルトのゆるみや亀裂、腐食の確認に要する時間も変化します。事故防止と品質担保のため、2本ロープ原則やバックアップ確認は絶対に省略できません。

表は一般的な考え方のまとめです。実際には現場踏査によって確定します。
